BECA 080A (Steel)

Self-lubricating composite sliding bearing in STEEL + PTFE/Pb. High quality low-carbon steel plate as matrix. Sintered porous bronze particles as interlayer. Compound of PTFE & Pb mixture as surface layer.

Flanged bush (SF1F), thrust washer (WC1) and strip are possible.

Sliding bearings / Wrapped bushings

BECA 080A (Steel)

Description

Le profil BECA 080A - PTFE + Acier/Pb - est un coussinet autolubrifiant constitué d'une couche structurelle en acier à faible teneur en carbone, d'une couche médiane en bronze fritté poreux. et d'une couche de glissement, à base de mélange de PTFE et Pb.

Advantages

Autolubrifiant
Faible coefficient de frottement
Bonne résistance à l'usure
Bonne résistance à l'abrasion
Adapté aux mouvements de rotation importants
Adapté aux charges importantes

Applications

Equipements de gymnase
Imprimeries
Photocopieuses
Tabac
Textile

Download

Dimensions

Technical data

Design recommendations

Dimensions

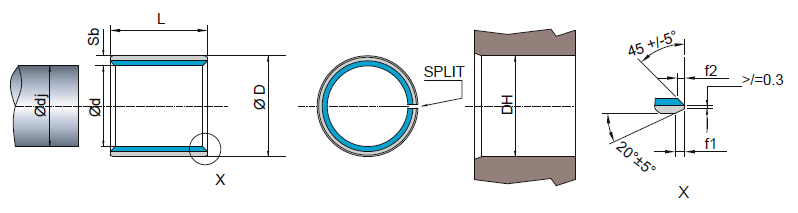

Installation drawing Logement - Groove - BECA 080A - BECA 080D

Technical data

Logement - Groove - BECA 080A - BECA 080D

Microstructure

Représentation		Description
	1	Composition PTFE/Pb, 0,01-0,03 mm, matériau anti-abrasion, qui formera un film lubrifiant pendant le fonctionnement
	2	Couche de poudre de bronze fritté, 0,2-0,35 mm, qui renforce davantage la combinaison de la plaque d'acier et de la couche de PTFE et transfère la chaleur plus rapidement
	3	Support en acier à faible teneur en carbone, supporte une chaleur de transfert de charge élevée
	4	Couche de placage cuivre/étain, anti-corrosion

Conditions limites

Donnée		Valeur	Unité
Fonctionnement	Sec	++
Fonctionnement	Lubrifié	+
Température	T° maxi	+280	°C
Température	T° mini	-195	°C
Charge maxi	Statique	250	MPa
	Faibles mouvements	140	MPa
	Rotation et Oscillations	60	MPa
Vitesse maxi	Sec	2,5	m/s
Vitesse maxi	Lubrifié	5	m/s
PV maxi	Sec, en pointe	3,6	MPa.m/s
PV maxi	Sec, en continu	1,8	MPa.m/s
Coefficient de frottement	Sec	0,08-0,20	-
Coefficient de frottement	Lubrifié	0,02-0,07	-
Conductivité thermique		42	/K
Coefficient de dilatation thermique linéaire		12x10(-6)	W/(m.K)

Design recommendations

Tolérances appliquées au niveau des interfaces

Dimension de l'arbre	Tolérance	Dimension de l'alésage	Tolérance
ØdJ ≤ 4.00 mm	h6	ØDH ≤ 4.00 mm	H6
4.00 mm < ØdJ ≤ 80.00 mm	f7	ØDH > 4.00 mm	H7
ØdJ > 80.00 mm	h8

Etats de surface

Rugosité	Diamètre de l'arbre Ødj	Diamètre d'alésage ØDH	Autres surfaces
Ra	0.2 - 0.4 µm	1.6 - 3.2 µm	25 µm

218 dimensions found

080.002003A Standard request
080.002005A Standard request
080.003003A Standard request
080.003004A Standard request
080.003005A Standard request
080.003006A Standard request
080.004003A Standard request
080.004004A Standard request
080.004006A Standard request
080.004010A Standard request
080.005005A Standard request
080.005008A Standard request
080.005010A Standard request
080.006004A Standard request
080.006006A Standard request
080.006008A Standard request
080.006010A Standard request
080.007010A Standard request
080.008008A Standard request
080.008010A Standard request
080.008012A Standard request
080.008015A Standard request
080.008006A Standard request
080.010008A Standard request
080.010010A Standard request
080.010012A Standard request
080.010015A Standard request
080.010020A Standard request
080.012006A Standard request
080.012008A Standard request
080.012010A Standard request
080.012012A Standard request
080.012015A Standard request
080.012020A Standard request
080.012025A Standard request
080.013010A Standard request
080.013020A Standard request
080.014010A Standard request
080.014012A Standard request
080.014015A Standard request
080.014020A Standard request
080.014025A Standard request
080.015010A Standard request
080.015012A Standard request
080.015015A Standard request
080.015020A Standard request
080.015025A Standard request
080.016010A Standard request
080.016012A Standard request
080.016015A Standard request
080.016020A Standard request
080.016025A Standard request
080.017010A Standard request
080.017012A Standard request
080.017020A Standard request
080.018010A Standard request
080.018012A Standard request
080.018015A Standard request
080.018020A Standard request
080.018025A Standard request
080.020010A Standard request
080.020012A Standard request
080.020015A Standard request
080.020020A Standard request
080.020025A Standard request
080.020030A Standard request
080.022010A Standard request
080.022012A Standard request
080.022015A Standard request
080.022020A Standard request
080.022025A Standard request
080.022030A Standard request
080.024015A Standard request
080.024020A Standard request
080.024025A Standard request
080.024030A Standard request
080.024010A Standard request
080.024012A Standard request
080.025015A Standard request
080.025020A Standard request
080.025025A Standard request
080.025030A Standard request
080.025040A Standard request
080.025050A Standard request
080.028015A Standard request
080.028020A Standard request
080.028025A Standard request
080.028030A Standard request
080.028040A Standard request
080.030012A Standard request
080.030015A Standard request
080.030020A Standard request
080.030025A Standard request
080.030030A Standard request
080.030040A Standard request
080.032020A Standard request
080.032030A Standard request
080.032040A Standard request
080.035012A Standard request
080.035015A Standard request
